SMART Link+
L’association d’une unité GOLD équipée de Smart Link+ avec nos refroidisseurs et pompes à chaleur permet de maintenir en permanence un écart minimal entre la température demandée et la température délivrée. Ce contrôle précis réduit considérablement l’énergie nécessaire pour chauffer ou refroidir, assurant ainsi une efficacité énergétique optimale.
Généralités
La fonction SMART Link+ permet d'associer les groupes froids, pompes à chaleur aux unités GOLD. Cela permet de gérer jusqu'à 4 équipements à travers une ou plusieurs centrales. Elle prend en charge plusieurs fonctions : chaque unité GOLD transmet ses besoins en température, tandis que le ou les producteurs adaptent leur fonctionnement à la température la plus élevée ou la plus basse demandée, garantissant qu’au moins une vanne reste ouverte afin de minimiser la consommation d’énergie.
L’installation est simple grâce à une connexion TCP/IP et une intégration transparente dans l’IQ Logic et le IQ Navigator de GOLD.
En savoir plus (brochure en anglais)Avantages
- Toutes les fonctions de régulation pour le chauffage et le refroidissement à eau sont disponibles.
-
Possibilité de connecter jusqu’à 10 unités GOLD à un maximum de 4 unités de production (groupes froids / pompes à chaleur – 2 pour le chaud + 2 pour le froid).
-
Économies d’énergie de 2 à 3 % par degré Kelvin, grâce à l’optimisation continue de la température de l’eau selon les besoins réels, en maintenant la vanne batterie aussi ouverte que possible.
-
Connexion simple via un câble TCP/IP avec des adresses IP définies, entre les CTA et les groupes froids / pompes à chaleur.
-
Pilotage centralisé et activation des fonctions directement dans l’interface GOLD IQ Logic et sur le IQ Navigator.

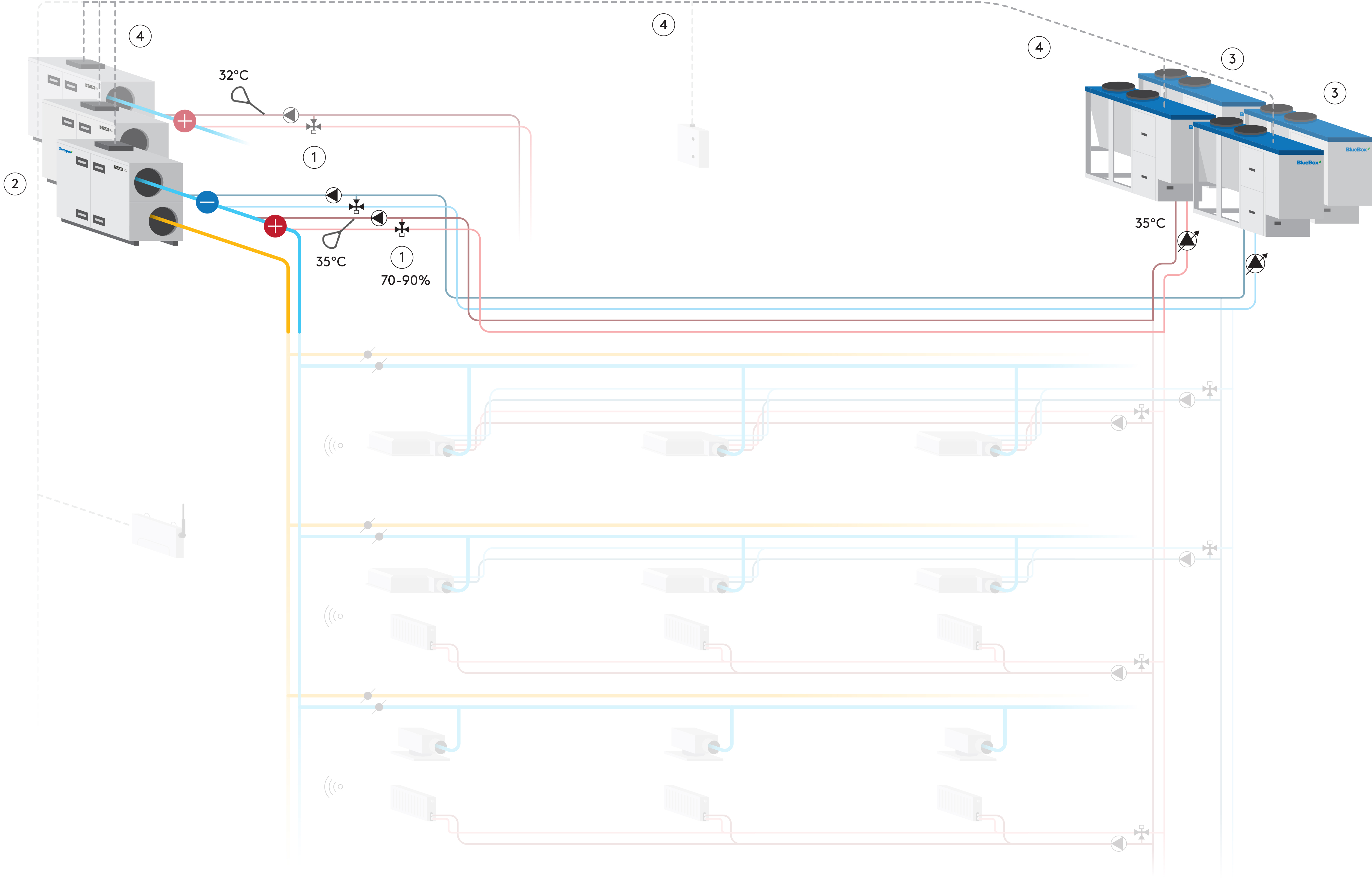

Schéma fonctionnel
Le diagramme ci-dessus illustre le fonctionnement de la solution SMART Link+ associée aux groupes froids / pompes à chaleur. Voici quelques éléments clés à prendre en compte :
-
Chaque unité GOLD régule la température d’air soufflé ou neuf souhaitée en pilotant ses propres vannes 3 voies (et pompes associées), reliées aux batteries de chauffage, refroidissement ou réversibles.
-
Le module SMART Link+ intégré à chaque unité GOLD lit en temps réel la position des vannes qui lui sont reliées, puis transmet la température d’eau requise la plus élevée ou la plus basse vers le(s) prdocuteur(s), selon les besoins.
-
Le producteur reçoit ces signaux depuis l’ensemble des unités GOLD connectées (jusqu’à 10) et adapte la température de l’eau produite à celle exigée par l’unité ayant le besoin le plus contraignant.
-
Pour permettre la combinaison de différentes batteries (chauffage/refroidissement) entre plusieurs unités GOLD ayant des besoins similaires, chaque GOLD peut être connectée indépendamment à un ou plusieurs producteurs inclus dans le système (jusqu’à 4 : 2 pour le chaud, 2 pour le froid).
Détails techniques
- Chaque unité GOLD dispose de valeurs de consigne prédéfinies pour la température d’eau : 30 °C pour le chauffage et 12 °C pour le refroidissement
-
Les producteurs (groupes froids, pompes à chaleur, ou thermofrigopompes) sont équipés d’une sonde de température de référence, et assurent la mesure, la régulation et le maintien de la température d’eau requise.
-
La fonction SMART Link+ dans chaque unité GOLD lit en continu la température de référence actuelle. Si nécessaire, elle transmet une nouvelle valeur de consigne afin de maintenir l’ouverture des vannes connectées dans une plage optimale de 70 à 90 %.
-
La vanne ayant le besoin thermique le plus élevé détermine la nouvelle température de référence, assurant ainsi une efficacité maximale. Les autres vannes se réguleront automatiquement vers une position plus fermée, en fonction de leur propre besoin.
