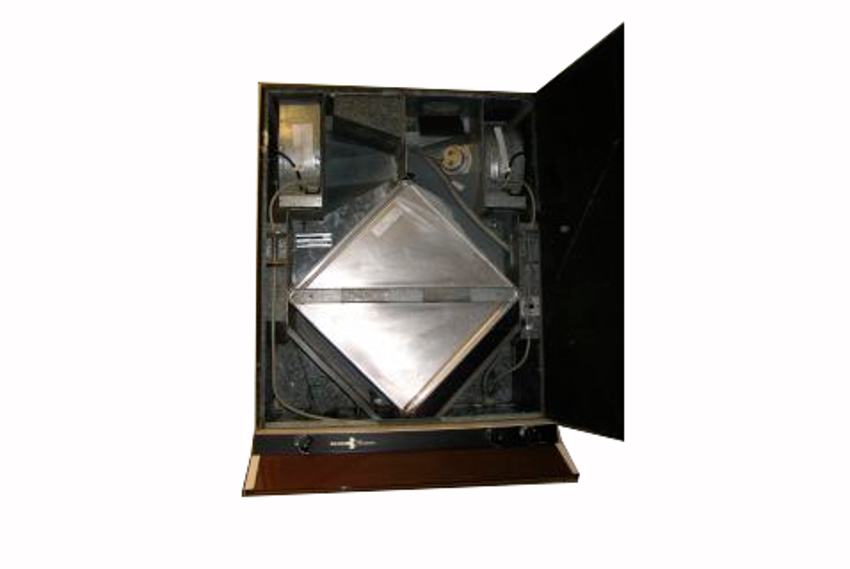

Bahco ACF (Minimaster) FTX aggregat
Ett FTX-aggregat med korsströmsvärmeväxlare som oftast placerades mellan köksskåpen ovanför spisen i kombination med en spiskåpa som monterades under aggregatet. Systemet var vanligt i villor och lägenheter på 1980- och
90-talet. Aggregatet krävde även en kondensavloppsanslutning för att hantera kondens från värmeväxlaren.
Swegon CASA R2
+ Jazz spiskåpa
Genom att byta ut FTX-aggregatet mot ett modernt aggregat med en roterande värmeväxlare så kan du spara mer än 2100 kWh i energi per år. Samtidigt får du en betydligt bättre osuppfångningsförmåga i din spiskåpa. Aggregatet kräver ingen kondensavlopps-anslutning då en energieffektiv rotorvärmeväxlare ej kondenserar ut fukt ur luften.
| ENERGIKOSTNAD | BAHCO ACF MINIMASTER | CASA R2 + Jazz |
| Energiförbrukning utan värmeåtervinning * referensluftmängd 40 l/s, 80 Pa Mellan Sverige årsmedeltemp. 7,9 grader |
6082 kW | 5 377 kW |
| Energiförbrukning med värmeåtervinning | 3239 kW | 1055 kW |
| Differens | 2184 kWh | |
| EGENSKAPER | ||
| Luftflöde max, 100 Pa | 55 l/s | 60 l/s |
| Energiklass | E | B |
| Värmeåtervinningsgrad | 50% | 82% |
| Ljudnivå till omgivningen (10 m2 med rumsabsorption Lpa dB(A)) vid 40 l/s | 37 dB | 34 dB |
| Undertryckskompensation | Nej |  |
| Sommarförbigång | Nej | Automatisk |
| Sommarnatkyla | Nej | |
| Fuktstyrning | Nej | Standard |
| CO2/VOC styrning | Nej | Tillbehör |
| Styrning med smartphone | Nej | Tillbehör |
Beräkningen är teoretisk, därför kan beloppen variera.

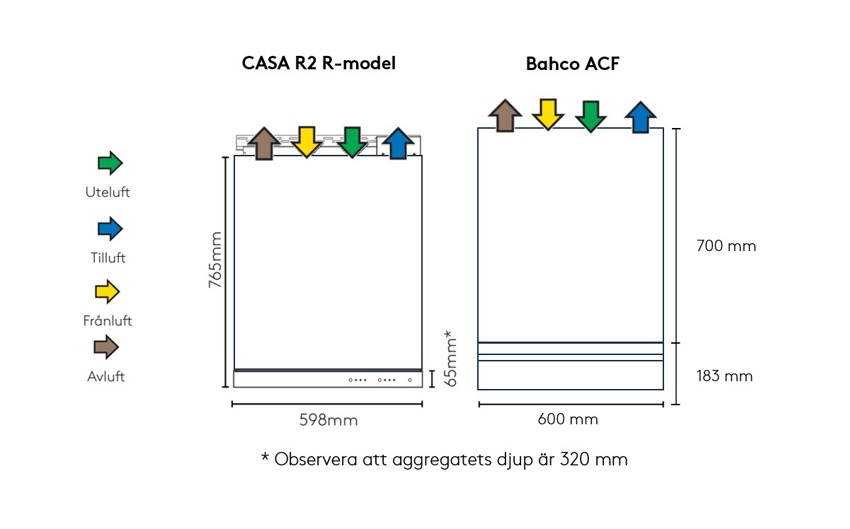

Måttskisser
Den vänstra bilden visar ventilationsaggregatet Swegon CASA R2 (R-modell) i kombination med en Jazz-kåpa. Den högra visar Bahco ACF
Mer info om produkterna:
Swegon CASA R2
Swegon CASA Jazz spiskåpa
Observera att R2-aggregatets djup är 317 mm

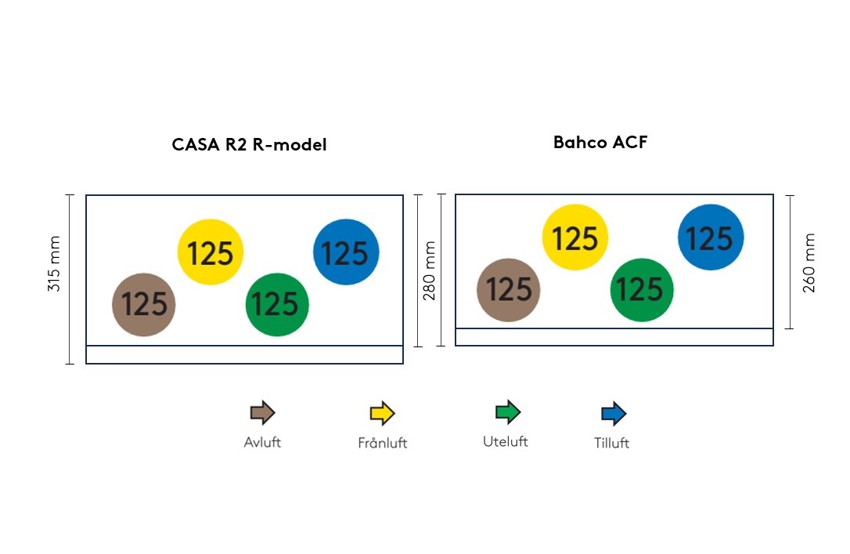

Kanalernas placeringar
På bilden till vänster visas CASA R2 aggregatets kanalplaceringar och på bilden till höger Bahco ACF´s kanalplaceringar.
Då kanalernas placering är lika med Bahco ACF så krävs det minimalt med arbete vid utbytesinstallationen.
