EAGLE Ceiling

EAGLE Ceiling est un diffuseur d’air de soufflage et de reprise composé d’un caisson et d’une face de diffuseur avec buses. Le diffuseur d’air est disponible en deux variantes de produit :

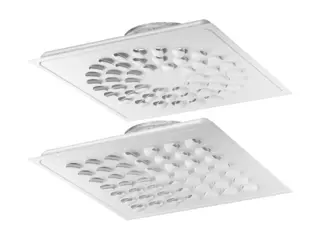

• EAGLE Ceiling Circular (CC), avec une disposition des buses circulaire.
• EAGLE Ceiling Rectangular (CR), avec une disposition des buses rectangulaire.

Les deux variantes sont disponibles en version à faible hauteur d’installation.

EAGLE Ceiling est équipé de buses orientables, permettant un nombre infini de configurations de distribution.

La fonction Quick Access permet d’ouvrir et de fermer plus rapidement la face du diffuseur pour l’installation, la mise en service et le nettoyage Insérez simplement un objet fin entre la face du diffuseur et le caisson, puis faites-le glisser du centre vers les coins.

• Caisson et face du diffuseur : Tôle d’acier.
• Piquage de raccordement : Tôle d’acier galvanisé.
• Buses : Plastique (PP-polypropylène).
• L’intérieur et l’extérieur du diffuseur d’air sont peints.
• Couleur standard :
  • RAL 9003, blanc de sécurité - Brillant 40
• Couleurs standard alternatives :
  • RAL 9006, aluminium blanc - Brillant 80
  • RAL 9007, aluminium gris - Brillant 80
  • RAL 9010, blanc pur - Brillant 40
  • RAL 9005, noir foncé - Brillant 35
  • RAL 7037, gris poudré - Brillant 30

Une finition non peinte et d’autres couleurs sont disponibles sur demande.

EAGLE Ceiling est disponible en dimensions 595 × 595 mm dans toutes les tailles de raccordement afin de permettre une installation facile dans des systèmes de plafond suspendu de 600 × 600 mm.

Le diffuseur d’air peut être installé dans une construction à plafond fixe, mais doit être fixé à l’armature.

La distance entre le diffuseur d’air et le plénum d’équilibrage peut être augmentée sans avoir à allonger les tubes de mesure et les cordons de réglage du registre.

Le facteur K (coefficient de performance) est indiqué sur l’étiquette d’identification du produit, et les instructions de mise en service correspondantes sont disponibles dans le manuel.

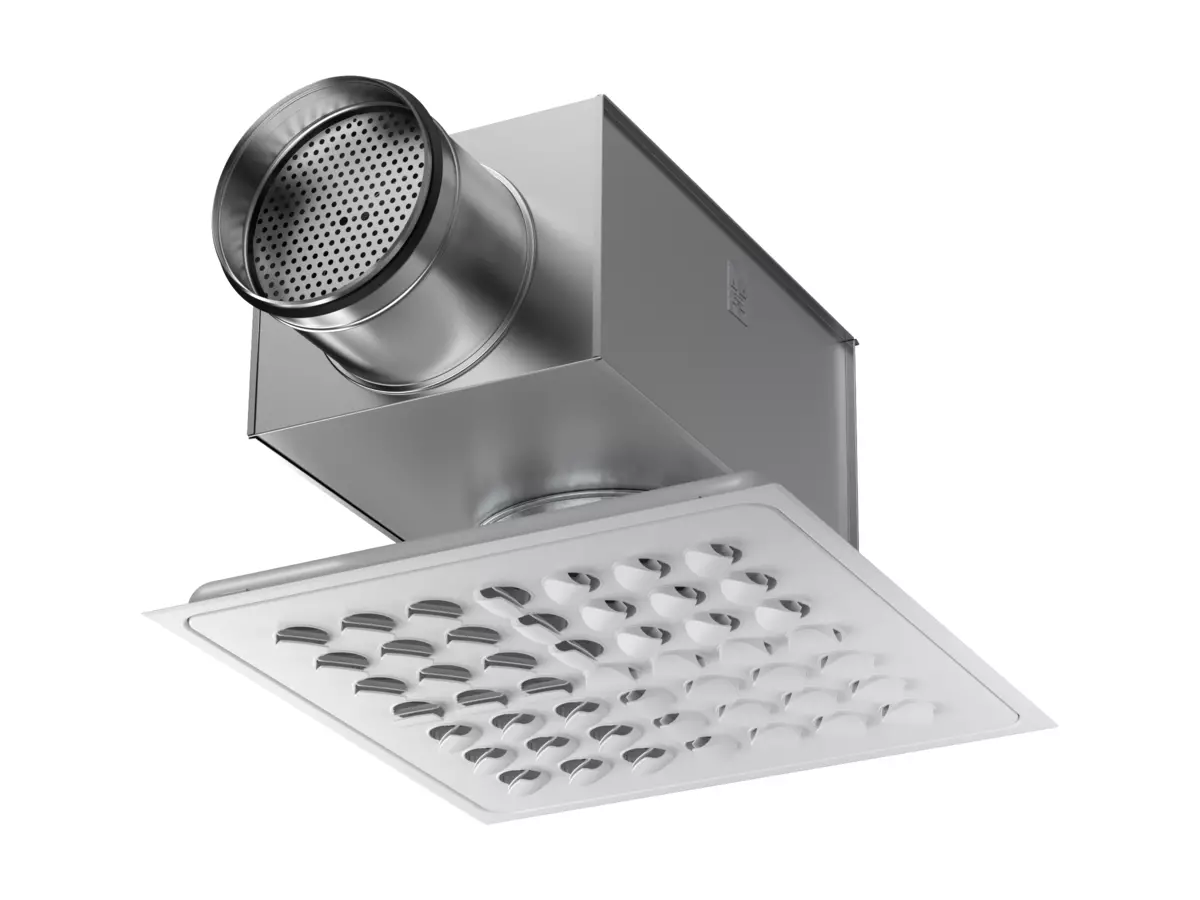

Diffuseur de plafond carré complet Swegon avec buses, de type EAGLE Ceiling (CC), avec boîtier de mise en service ALS et les caractéristiques suivantes :

Diffuseur de plafond carré complet de Swegon avec buses, de type EAGLE Ceiling (CC) avec plénum d’équilibrage ALS et les caractéristiques suivantes :

• Conçu pour les plafonds suspendus modulaires (600 × 600 mm)
• Motif de diffusion réglable à 100 % grâce aux buses réglables individuellement.
• Fonction Quick Access pour un accès simple au plénum d’équilibrage et au système de conduits.
• Finition : thermolaquage blanc, RAL 9003/NCS S 0500-N.
• Plénum d’équilibrage ALS nettoyable avec méthode de mesure à faible taux d’erreurs système.

Dimensions : EAGLE CCa aaa-bbb-c avec ALSd aaa-bbb-c xx unités**

Accessoires :
Cadre : SARb K aaa xx unités
